温湿度复合式盐雾试验机FR-1227复合式盐雾试验机

详细内容

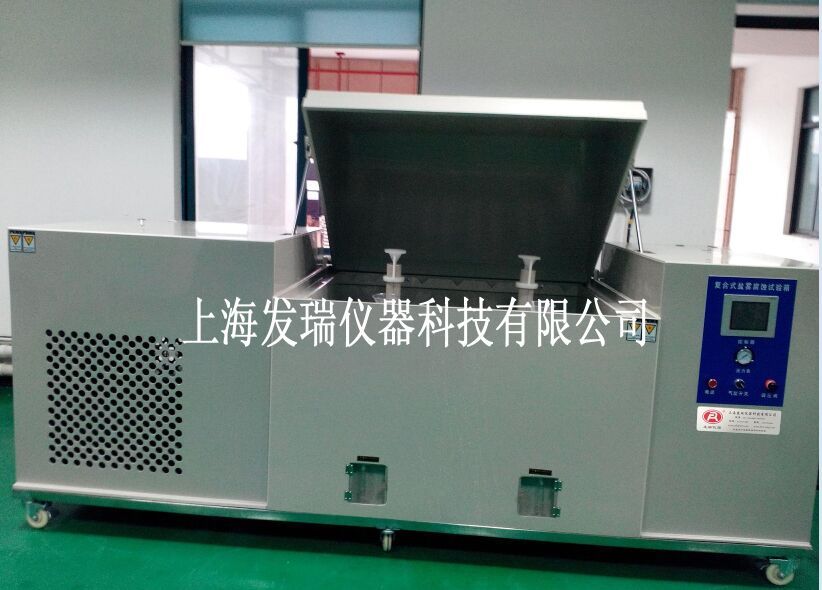

复合式盐雾试验机

温湿度复合式盐雾试验机产品名称:

复合式盐雾试验机FR-1227温湿度复合式盐雾试验机 是复合式温度、湿度、盐雾试验乃为加速腐蚀试验中最接近实际的自然状况,以自然环境中较常遇见之状况加以模拟,以数倍于自然环境之严苛条件加以组合测试,如盐雾、干燥、湿度、常温静置、低温等环境加以组合。 主要测试品乃针对在激烈环境变化下使用的产品,如汽机车零配件、航空器材、摄影器材、建筑材,电着涂膜涂料及电子电机系统等金属电化学腐蚀抗抵性皆适用。


 满足的试验要求及相关标准

1、德国标准的试验方法:PV1210 ——4小时的盐雾试验,按DIN50021-SS ——4小时标准气候DIN50014-23/50-2(包括冷却阶段)下的存放(23℃ 40~50%湿度) ——16小时的湿热存放,气候按DIN50017-KK (40±3)℃ 98%空气湿度

2、日本标准的试验方法:SA1847 复合盐雾试验1个循环应以下条件为准(复合腐蚀试验为20个循环)。 盐水喷雾(4小时)——干燥(60℃ 2小时)——湿润(50℃  相对湿度95% 2小时)

3.其他标准 GB/T2423.17-93 《试验Ka:盐雾试验方法》 GB/T2423.18-2000 《试验Kb:交变盐雾试验方法》 GJB150.11-86   盐雾试验 GB/T10125-1997   DIN50021      DIN50907 ISO 11977     ISO 9227 ASTM B117     ASTM  G85

2.设备特点及用途:

2.1.温湿度复合式盐雾试验机发瑞仪器结构设计先进合理,配套产品和功能元器件具有国内先进水平,能够适应长期稳定、安全、可靠的试验需求。且使用、操作、维修方便,使用寿命长,造型美观,有良好的用户界面,使用户的操作和监测都更加简单和直观。

2.2. 设备主要部件选用国际国内知名品牌厂家的优质产品,确保整机质量性能。

3.执行标准:

可按 GB/T10125-1997、ASTM B117-2002、BS7479:1991 进行中性盐雾试验(NSS)、醋酸盐雾试验(ASS)、铜加速醋酸盐雾试验(CASS),也可按 GM9540P 等标准进行循环腐蚀试验。

3.1. GB/T10587-2006 盐雾试验箱技术条件。

3.2. GB/T10125-97 人造气氛腐蚀试验 盐雾试验。

3.3. GB 2423.17-93《电工电子产品基本环境试验规程 试验Ka:盐雾试验方法》。

3.4. GB 6460-86 金属覆盖层 铜加速醋酸盐雾试验(CASS)。

3.5. GB 6459-86 金属覆盖层 醋酸盐雾试验(ASS)。

3.6. GJB150、ASTM B117、ASTM B368、ASTM B380、ASTMD1735、ASTM D2247、ASTM G85 A1、 GM4465P、ISO9227、DIN 50021。



4.温湿度复合式盐雾试验机FR-1227复合式盐雾试验机产品说明:

型号

A

B

C

D

试验室内箱尺寸(cm)

90x60x50

120x80x50

160x100x50

200x120x60

试验室外箱尺寸(cm)

141x88x128

190x110x140

230x130x140

270x150x150

温度范围

-20℃、 -10℃、RT~80℃

湿度范围

30%~98%

温湿度解析精度/均匀度

±0.1℃;±0.1%R.H./±1.0℃;±3.0%R.H.

温湿度控制精度/波动度

±1.0℃;±2.0%R.H./±0.5℃;±2.0%R.H.

试验室温度

盐水试验法(NSS ACSS)35℃±1℃/耐腐蚀试验法(CASS)50℃±1℃

压力桶温度

盐水试验法(NSS ACSS)47℃±1℃/耐腐蚀试验法(CASS)63℃±1℃

盐水温度

35℃±1℃ 50℃±1℃

盐水浓度

氯化钠溶液浓度5%或氯化钠溶液浓度5%中每升添加0.26克氯化铜(CuCl2 2H2O

压缩空气压力

1.00±0.01kgf/cm2

喷雾量

1.0~2.0ml/80cm2/h (至少收集16小时,取其平均值)

酸碱值PH

6.5~7.2 3.0~3.2

喷雾方式

连续式喷雾

电源

AC220V1Φ15A

AC220V1Φ20A

AC220V1Φ20A

AC220V1Φ30A



5.试验箱主要结构组成:

5.1 试验室: 采用PP板,耐高、低温,耐酸碱试验室密封门.

 5.2 盐溶液补充槽:60,方便随时补充盐溶液。

5.3 饱 和 桶:采用SUS304高级不锈钢板,耐高温耐高压性能好,提供与箱内一致的湿空气。

5.4 试验室样品架:V型支架、 0型悬挂支架均采用玻璃棒,具有耐腐蚀、耐承重,放置试件数量多并任意选择15°、30°摆放试板。

5.5 加 热 方 式:本系列复合式盐雾试验机箱内盐雾试验温度采用箱体夹层内部加热丝加温方式,箱体温度更加均匀稳定。

5.6 加 湿 系 统:由加湿桶的加湿管导入工作室在由工作室的风机进行均匀搅拌. 湿度采用干湿球温度表示。

5.7 空气调节系统:本系统由调节腔、干燥加热器、蒸发器、加湿器扩展管、离心风机等组成,目的是将在调节腔内调节好的干温、湿空气经过充分搅拌后,送入工作室内, 进回风口,送回调节腔内继续循环,周而复始。

5.8 箱 盖:具有足够的强度和刚度,可观察喷雾状况。采用气动撑杆开关箱盖,方便自如。采用水密封结构,确保盐雾不溢出。 箱盖开启自动保护,重新盖上后自动从断点处启动循环腐蚀试验 箱盖采用 110o ~ 120o 夹角,确保冷凝水不滴落在试件上。

5.9 设有防止箱内压力升高的平衡排气孔,排气时不使工作空间气流过分揣动。

5.10 设有刻度式分液漏斗,收集并能在箱外直观盐雾沉降量。

5.11 设有两个喷雾塔,能更均匀、更快的满足盐雾沉降量需求。

6.供气系统:

6.1 气源由空气压缩机(客户自备)产生的空气供应,经一级空气净化过滤,二级气压调整后送入饱和桶内。

6.2 本试验箱设有两个空气调压阀,当接入空气压缩机提供的气压时,进入气体管路的第一个调压阀的压力应调整至 0.2-0.4Mpa 之间。

6.3 进入喷嘴的第二个调压阀(即调节喷雾压力的调节阀),压力应调整至在 0.07—0.17MPa之间。

6.4 气路系统:稳定可靠的进口气路元器件。

7.喷雾系统:喷咀可拆卸,方便清理

7.1 采用气流式喷雾方式和利用虹吸原理,将吸取的盐溶液经喷嘴使其雾化,雾化粒度均匀,可确保试验进行的连续性、稳定性。

7.2 采用无结晶喷嘴,档板式喷雾装置,经挡板扩散后均匀而自由跌落在试验箱内,使盐雾沉降量达到规定的值内。

7.3 喷雾前的盐水是经过盐水存储箱桶注入预热槽,进行预热再导入喷嘴。使恒温后的工作室温度波动性更加小。

7.4 盐雾沉降量:可根据调节喷嘴压力的大小 0.5--2.0 ml80cm 2/ 1hr ( 16hr 平均量),档 板的¢调节角度来控制盐雾沉降量,以便使盐雾沉降量达到1-2ml/cm2·h。

7.5 喷雾压力可以调整至 0.8~1.5MPa。

8. 制冷系统:

制冷系统的设计应用能量调节技术,既能保证制冷机组正常运行,又能对制冷系统的能耗及制冷量进行有效的调节,使制冷系统保持在最佳的运行状态。采用平衡调温(BTHC)法,既在制冷系统在连续工作的情况下,控制系统根据设定之温度点通过 PID 自动运算输出的结果去控制加热器的输出量,最终达到一种动态平衡。

8.1.压缩机:采用法国泰康单级全封闭压缩机作为制冷系统动力源,确保设备试验时的温度变化速率和湿度试验。

8.2.冷凝器:风冷冷凝器。

8.3.蒸发器:翅片式换热器。

8.4.电磁阀:意大利卡士妥。

8.5.干燥过滤器:丹麦丹佛斯。

8.6.节流装置:毛细管。

8.7.制冷剂:采用绿色环保制冷剂 R134 作为本制冷系统的制冷介质。

9.控制系统:

9.1 温湿度控制器

●显示器:5.7”320×240 点阵彩色液晶显示。运行方式:定值或程序。

●设定方式:中文菜单,触摸屏人机交互接口方式输入程序容量:可储存 120 组、1200 段试验程序。

●程序长度:每组程序最多 99 段 循环次数:每个程序段可循环999 次。

●设定范围:

△温度: 10℃~+70℃,

△湿度:30~95%RH,

△时间::0~99 小时 59 分钟。

●分辨 率:温度:0.1℃,湿度:0.1%RH,时间:0.1min。

●输入:PT100 铂电阻。

●其它功能:发瑞仪器的温湿度复合式盐雾试验机具有超温,风机过热、过流等多种报警保护功能,而控制器具备的故障自诊断功能可保证一旦设备出现异常,将切断主要部件的电源,同时发出报警信号。

9.2.测量数据采集:PT100 铂电阻。

9.3.其它执行器件:法国“施奈德”交流接触器、开关、按钮、日本富士小型继电器等名牌产品。

9.4 加热槽液体膨胀安全温度控制器 30-150℃。

9.5 饱和空气桶液体膨胀安全温度控制器 30-150℃。

9.6 一级压力精密调整: 含空气滤清器。

9.7 压力表: 2.5kg/cm2 精密度 0.01kg/cm2 IK – 2.5。

10.安全保护装置:

10.1 低水位时自动切断电源装置

10.2 超温自动断电装置

10.3 声光报警报装置

10.4 饱和桶超温保护

10.5 盐液低水位警示装置

10.6 制冷压缩机过热报警

10.7 制冷压缩机过电流报警

10.8 制冷压缩机超电压报警

10.9 纯水水位标志及缺乏报警
